　　近日，美国专利商标局正式公布了苹果公司新获得的 57 项专利。在其中，有一项专利介绍了未来的智能眼镜与基于扫描的序列瞳孔扩张技术。

　　在第一项专利中，苹果公司指出，图像投影设备用于将电子生成的图像投射到屏幕上或直接投射到观察者的眼睛中。例如，VR 系统投射出图像，供观察者在游戏和教育应用中查看。AR 系统将 VR 系统生成的图像与通过 AR 系统被动观察的场景相结合，例如在外科手术和复杂的机械装配等应用中显示叠加图像。

　　图像投影设备可能会从多个来源发出不同波长的光，这些光可能显示为不同的颜色。（本专利和权利要求中使用的术语“光辐射”和“光”通常是指任何及所有可见光、红外线和紫外线辐射）。在视觉显示应用中，通常将红、绿、蓝三个波长范围称为 RGB，其中中心波长 640 nm 为红色，532 nm 为绿色，450 nm 为蓝色。根据所使用的光源类型，RGB 波长还可以包括中心波长周围的光谱带，宽度为 10 nm、20 nm 或更宽。

　　使用基于扫描的瞳孔序列扩张技术的显示屏

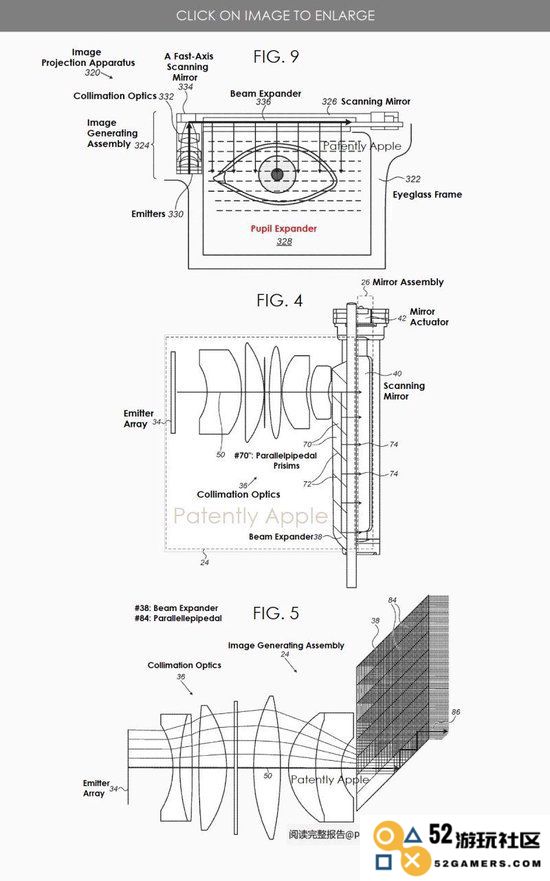

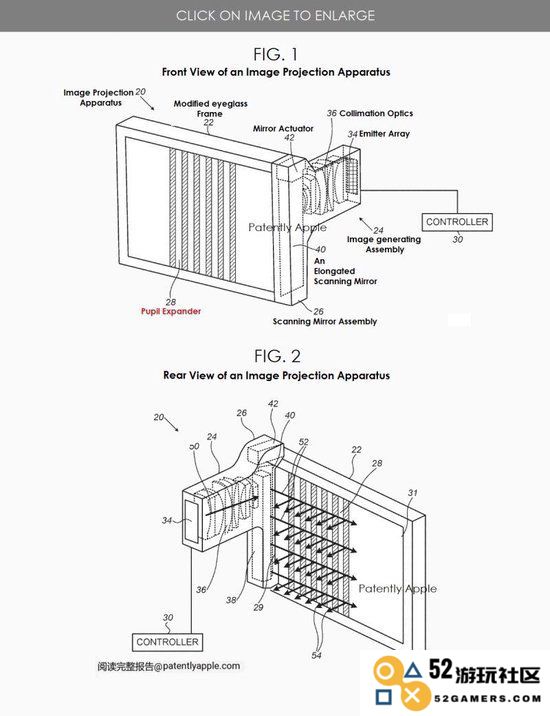

　　苹果专利涵盖了一种图像投影装置，包括一个图像生成组件，该组件被配置为投射沿第一方向延伸的一系列线图像。

　　扫描镜被定位为接收并反射线图像，同时围绕与第一方向平行的镜轴旋转。

　　瞳孔扩大器具有一个边缘，用于接收扫描镜反射的线图像，以及一个向第二方向延伸的面，该面不平行于第一方向和边缘，其配置是通过面同时引导沿第二方向排列的扩大线图像的多个平行复制品。

　　在一个实施例中，该装置包括控制器，该控制器被配置为与扫描镜同步驱动图像生成组件，使得线图像序列在通过扩瞳器表面投射的二维图像中形成连续的光栅线。

　　在一些实施例中，图像生成组件包括多个光辐射发射器，这些发射器排列成沿第一方向延伸的线性阵列和准直光学器件，这些光学器件被配置为接收、准直和投射光辐射。

　　光束扩展器被配置为在第一方向上接收和扩展准直辐射，从而在第一方向上扩大设备的瞳孔。在公开的实施例中，发射器被配置为发射多个不同波长的光辐射，并且该装置包括控制器，该控制器被配置为调制发射器，以生成线图像的相应像素。

　　此外，光束扩展器还包括平行六面体光学透明棱镜阵列，这些棱镜沿第一方向设置。通常，阵列中相邻平行六面体棱镜之间的界面包括光学涂层，该涂层被配置为部分反射和部分透射撞击界面的光辐射。
